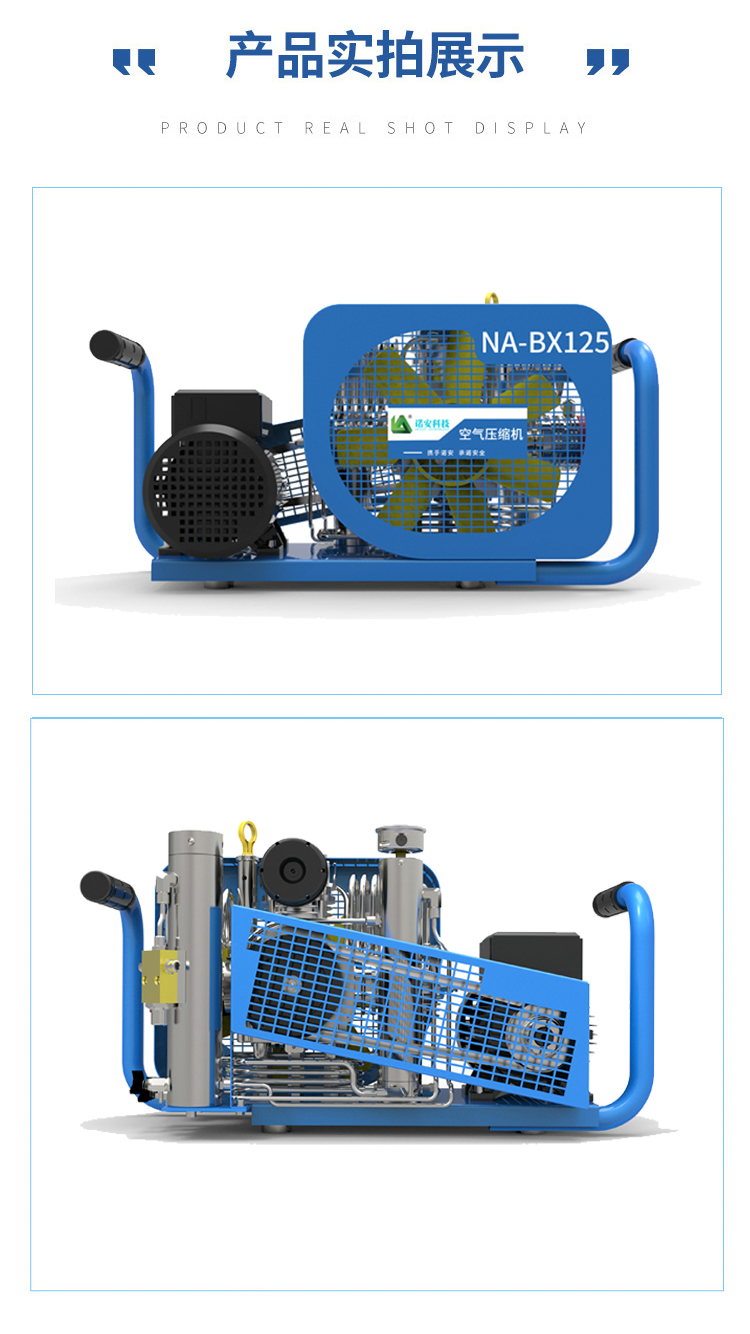

NA·X125德国型高压空气充填泵

NA·X125德国型高压空气充填泵是一款性价比高，可靠的产品，体积小，重量轻，便携式充气，压缩空气符合欧盟EN12021呼吸标准。主要应用于潜水、消防，彩弹射击、石油化工、气密性检测、仪器等领域。它是由可靠的及使用寿命高的部件组成，具有结构紧凑，维护简单，使用方便及出口气体纯净等特点。

该空气充填泵作为一种提高气体压力或输送气体的机器，可将自由状态下的空气，直接压缩至表压为225bar/330bar的压缩空气，该空气流经机组中的分离器、过滤器和冷却后，脱除了含在高压空气中的油分和杂质，将排出的清洁无味的气体压缩至高压气瓶或高压容器内，是值得信赖的高压供气装置。

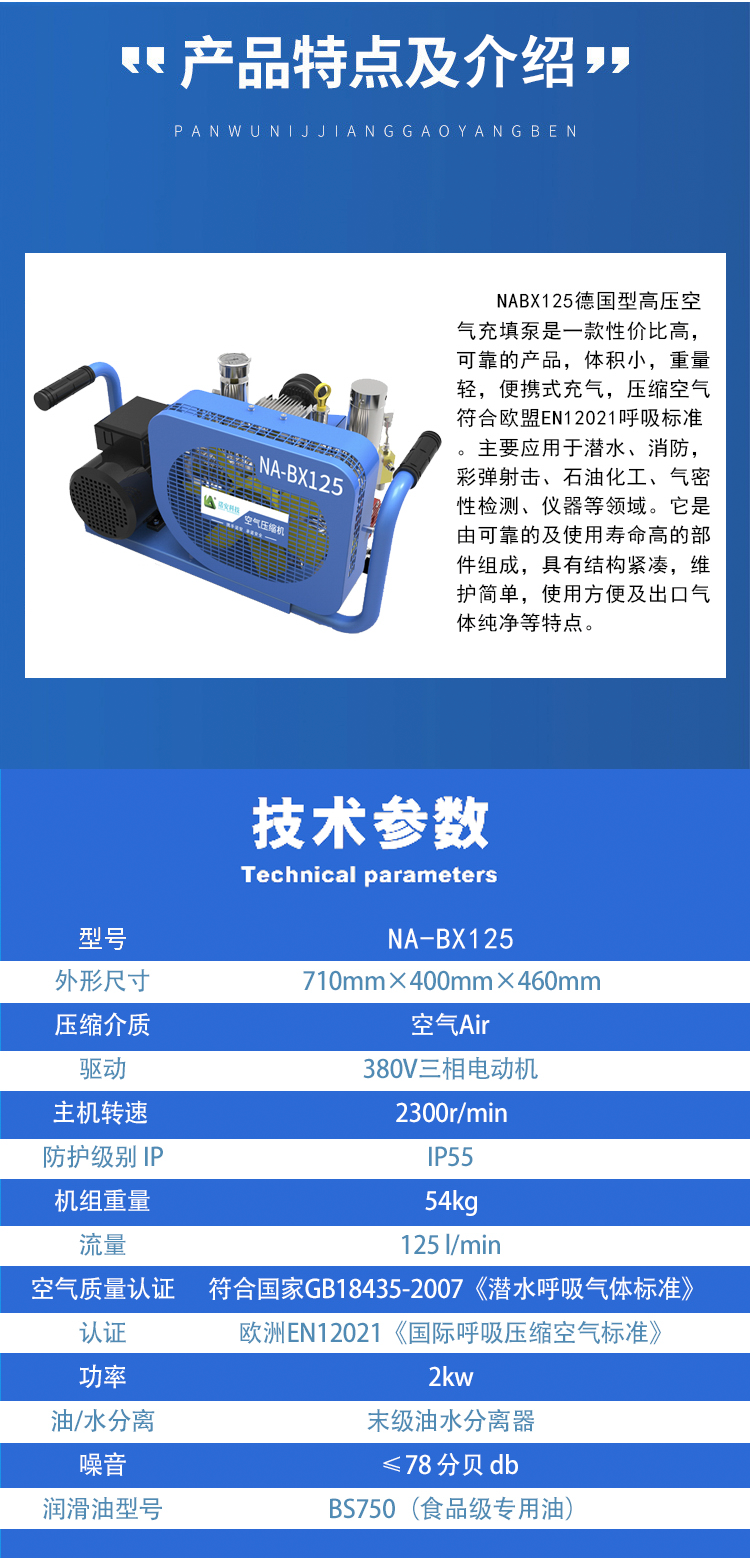

● 技术参数



基本参数
压缩介质	空气Air
环境温度	-20~+45℃
安全阀设定压力	220/330 bar
工作压力	200/300bar
流量	125 l/min
压缩级数	3
气缸数	3
驱动方式	电机 Electric motor
外形尺寸（长 X 宽 X 高）mm  Size (D*W*H)mm	700 mm×400 mm×470 mm
机组重量	55Kg
空气质量标准呼吸空气标准	欧盟EN12021 EN12021
通过认证	出口欧盟CE认证 CCS船级社认证质量体系认证
驱动基本参数	BX125/EM	BX125/ET
型号	单相	三相电机
功率	2.5kW	2.2kW
转速	2840r/min	2840r/min
绝缘等级	B
电压、频率	220V / 50HZ/60HZ	380V/50HZ/60HZ
噪音	≤80分贝 db



● 充填泵主机



·飞溅式润滑

·润滑油：食品级专用油

·油池容量： 0.3 升

·进气过滤器

·每级压缩后都设有冷却器

·压缩气体经过冷却器后的温度大约高于环境温度10-15℃

·每级压缩后都设有中级水油分离器(除第一级外)，终级水油分离器

·每级压缩后都设有安全阀及终级安全阀

·充填泵出口前设有压力维持阀，在15Mpa左右自动开启，使压缩空气保证强化过滤

·充填泵已加注润滑油并经过整机运行测试

·充填泵带有呼吸空气过滤器，采用活性碳、分子筛、一氧化碳吸附剂构成的三重过滤系统，确保经过过滤的压缩空气达到EN12021 呼吸空气标准



● 充填泵构造及款式



·充填泵安装在稳固底架上

·传动方式：皮带传动



● 安全和控制

·终级压力330 bar

·马达过载保护

·手动排污（20分钟左右排污一次）

·压力自动停装置 ※（根据客户要求）

● 出厂附件

编号	品名	数量	编号	品名	数量
01	多功能高压充气阀	1	05	密封圈	3
02	进气滤芯	1	06	O型圈	4
03	末级空气过滤芯	1	07	开启过滤桶工具	1
04	食品级专用油	1L	08	装箱清单	1
